نقشه برداری معدن با پهپاد، معدن مهندس احسانی

جزئیات پروژه :

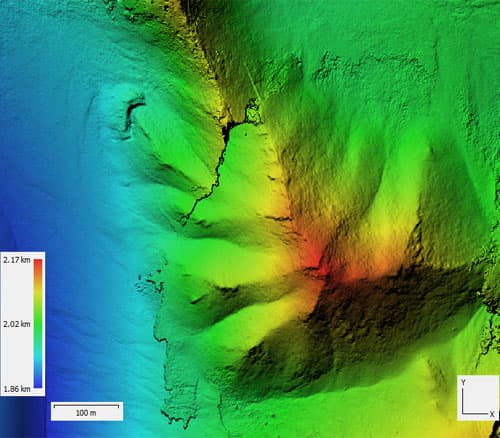

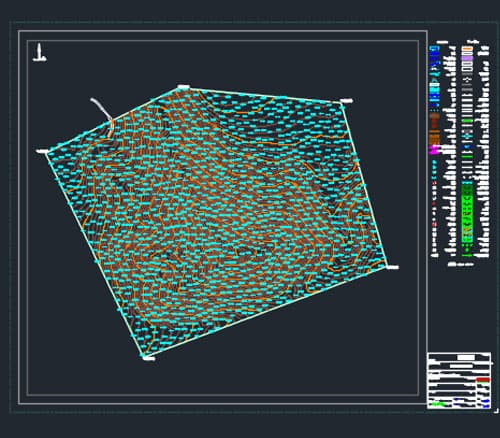

• تهیه نقشه توپوگرافی، تصویر هوایی،dem، مدل سه بعدی معدن، نقشه وضع موجود معدن، محاسبه احجام

• تاریخ پروژه: 1397/09/10

• مدت پروژه:10روز

• مساحت پروژه: 100هکتار

• تعداد کارشناسان: 6 نفر

شرح پروژه نقشه برداری معدن با پهپاد مهندس احسانی

در پروژه نقشه برداری با پهپاد معدن مهندس احسانی، درخواست ‌کارفرما، برطرف نمودن مشکلاتی چون اکتشاف،‌ استخراج و آماده سازی معدن و همچنین اشراف بر محدوده اراضی معدن بود. برای رسیدن به این اهداف، کارفرما نیاز به در اختیار داشتن مستندات و نقشه هایی داشت که از دقت کافی برخوردار بوده و همچنین مستندات در کمترین زمان ممکن و با حداقل هزینه تهیه گردد.

پس از مذاکرات صورت پذیرفته بین کارفرما و شرکت طرح گراد سپاهان و ارائه مشاوره های فنی و تخصصی در زمینه نقشه برداری معدن از جانب طرح گراد به کارفرما، با در نظر گرفتن موارد فنی و تخصصی بهینه در خصوص پروژه و اینکه نقشه برداری با پهپاد با دقت بالا و در یک پنجم زمان نقشه برداری زمینی انجام می پذیرد، در نتیجه مقرر گردید پروژه مذکور به روش نقشه برداری با پهپاد توسط تیم طرح گراد اجرا گردد.

 از این رو تیم طرح گراد شامل 6 نفر از بهترین مهندسین و متخصصین نقشه برداری با پهپاد در تاریخ 10 آذر 1397 وارد عمل شدند. عملیات نقشه برداری معدن با پهپاد معدن 1000 هکتاری مهندس احسانی، در منطقه جاده بالای شهرک سروستان شهرضا در مدت زمان 10 روز انجام شد.

در ابتدا بر اساس کیفیت تصاویر مورد قبول کارفرما مسیر پرواز پهپاد نقشه برداری طراحی و مشخص گردید. پس از تهیه مسیر پرواز پهپاد، طراحی نقاط کنترل زمینی و ایجاد آنها در معدن با هدف اجرای هر چه بهتر عملیات نقشه برداری معدن با پهپاد انجام پذیرفت.

جهت راندمان بهتر عملیات نقشه برداری، عملیات پرواز پهپاد با پوشش 85% محدوده معدن صورت گرفت و پس از اجرای مراحل میدانی و طراحی بستر مناسب، فاز دوم پروژه نقشه برداری معدن آغاز گردید.

فاز دوم پروژه شامل عملیات های نرم افزاری نظیر پردازش تصاویر خروجی از مرحله میدانی عملیات نقشه برداری، توسط نرم افزار فتواسکن بوده که توسط مهندسین کارآزموده شرکت طرح گراد انجام پذیرفت.

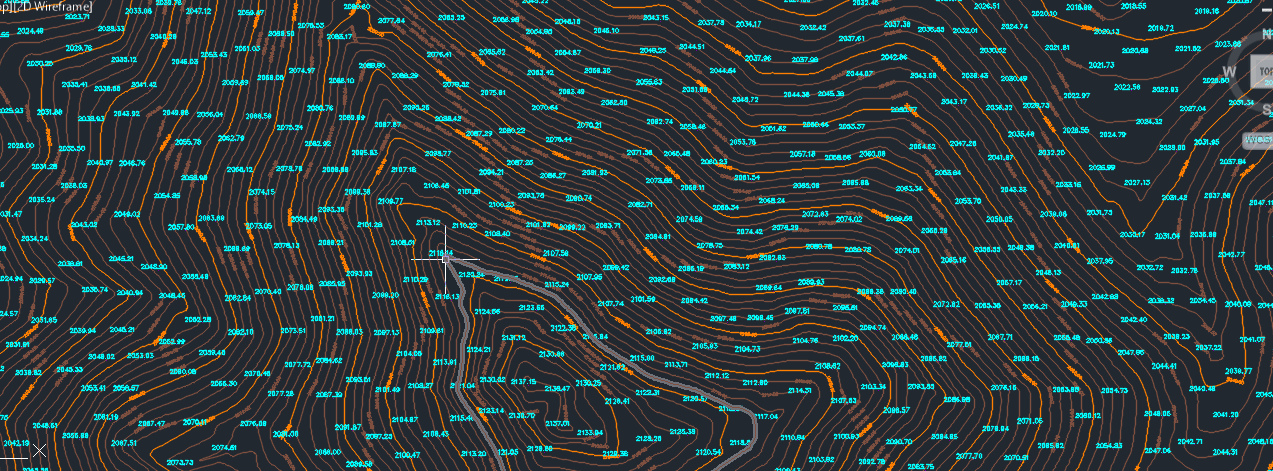

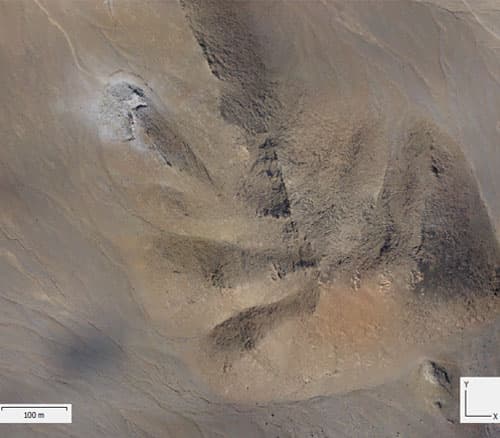

خروجی های نرم افزاری پروژه نقشه برداری با پهپاد معدن مهندس احسانی، تهیه نقشه با استفاده از موزاییک تصاویر و همچنین تهیه نقشه توپوگرافی با استفاده از ابرنقاط بود. مراحل پردازش به وسیله بروزترین و تخصصی ترین  نرم افزارهای نقشه برداری با پهپاد صورت پذیرفت.

از جمله فعالیت های نرم افزاری پروژه نقشه برداری معدن مهندس احسانی، می‌توان به تهیه و  ایجاد ژئو دیتابیس با استفاده از نرم افزار جی آی اس و همچنین تهیه مدل سه بعدی از معدن مهندس احسانی اشاره نمود.
